10.3.2 Снятие и установка модуля зажигания

10.3.2. Снятие и установка модуля зажигания

ОБЩИЕ СВЕДЕНИЯ

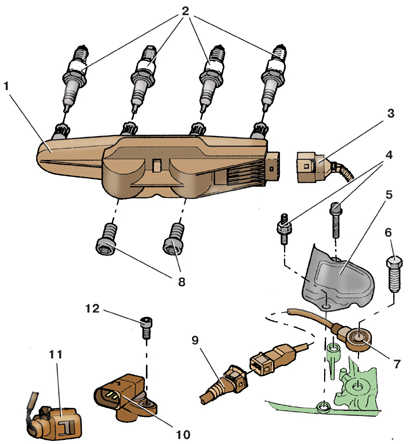

Детали системы зажигания двигателей 1,0 л, 37 кВт и 1,4 л, 50 кВт

Снятие и установка модуля зажигания Skoda Fabia
1 – модуль зажигания;
2 – свечи;
3 – соединительная колодка модуля зажигания;
4 – болты;
5 – защитный экран;
6 – болт крепления датчика детонации;
7 – датчик детонации; 		8 – болты крепления модуля зажигания;
9 – соединительная колодка датчика детонации;
10 – датчик частоты вращения коленчатого вала;
11 – соединительная колодка датчика;
12 – болт крепления датчика

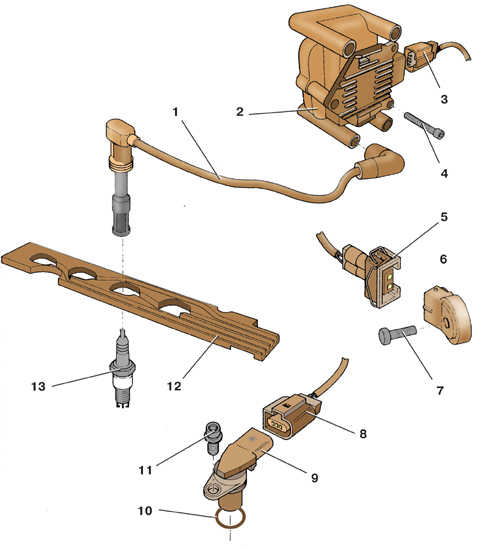

Детали системы зажигания двигателей 1,4 л, 55 и 74 кВт

Снятие и установка модуля зажигания Skoda Fabia
1 – высоковольтный провод;
2 – модуль зажигания;
3 – соединительная колодка модуля зажигания;
4 – болт крепления модуля зажигания;
5 – соединительная колодка датчика;
6 – датчик детонации;
7 – болт крепления датчика; 		8 – соединительная колодка;
9 – датчик положения
распределительного вала;
10 – уплотнительное кольцо;
11 – болт крепления датчика;
12 – держатель проводов;
13 – свеча

ДВИГАТЕЛИ 1,0 л, 37 кВт И 1,4 л, 50 кВт

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините провод от клеммы «-» аккумуляторной батареи.
2. Снимите верхний кожух двигателя.
3. Отсоедините колодку 3 (см. рис. Детали системы зажигания двигателей 1,0 л, 37 кВт и 1,4 л, 50 кВт) от модуля зажигания 1.
4. Отверните два болта 8 крепления и снимите модуль зажигания 1.
5. Установите модуль зажигания в обратном порядке.

ДВИГАТЕЛИ 1,4 л, 55 И 74 кВт

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините провод от клеммы «-» аккумуляторной батареи.
2. Снимите верхний кожух двигателя.
3. Отсоедините высоковольтные провода 1 (см. рис. Детали системы зажигания двигателей 1,4 л, 55 и 74 кВт) от модуля зажигания 2.
4. Отсоедините колодку 3 от модуля зажигания 1.
5. Отверните болты 4 крепления и снимите модуль зажигания 2.
6. Установите модуль зажигания в обратном порядке.
