Автомобиль Skoda Fabia (Шкода Фабия)Все автомобили » Skoda Fabia (Шкода Фабия) . 4.14. Снятие и установка форсунок4.14.1 Снятие и установка форсунок
Детали системы впрыска топлива бензиновых двигателей
1,0 л, 37 кВт и 1,4л, 50 кВт
1 – блок управления двигателем;
2 – 40-контактная соединительная колодка;
3 – 81-контактная соединительная колодка;
4 – воздушный фильтр;
5 – впускной патрубок воздушного
фильтра;
6 – шланг подвода ...4.14.2 Бензиновые двигатели 1,4 л, 55 и 74 кВт
Детали системы впрыска топлива бензиновых двигателей 1,4 л, 55 и 74 кВт
1 – пробка маслоналивной горловины;
2 – верхний кожух двигателя с воздушным фильтром;
3 – держатель проводов;
4 – болт крепления топливной рампы;
5 – штуцер для измерения давления в системе;
6 – топливная рампа с форсункам...4.14.3 Дизельный двигатель 1,9 л, 47 кВт
Форсунки дизельного двигателя 1,9 л, 47 кВт
1 – топливная трубка;
2 – шланг слива топлива из форсунки;
3 – форсунка;
4 – держатель форсунки;
5 – болт крепления держателя
ПОРЯДОК ВЫПОЛНЕНИЯ
...4.14.4 Дизельный двигатель 1,9 л, 74 кВт

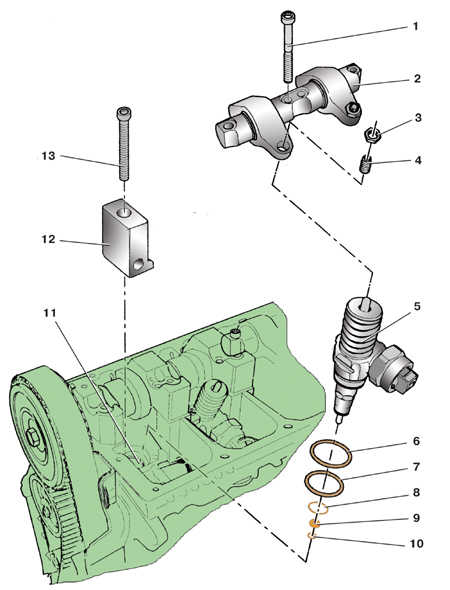

Насос-форсунка с деталями крепления
1 – болт крепления оси коромысел;
2 – ось коромысел;
3 – контргайка;
4 – регулировочный винт;
5 – насос-форсунка;
6 – верхнее уплотнительное кольцо;
7 – среднее уплотнительное кольцо;
8 – нижнее уплотнительное кольцо;
9 – тепло...
|
