11.8.7 Снятие и установка панели управления отопителем

11.8.7. Снятие и установка панели управления отопителем

ОБЩИЕ СВЕДЕНИЯ

Снятие панели управления отопителем

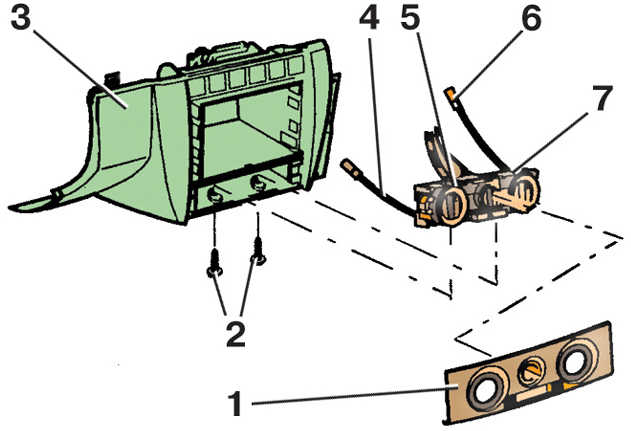

Снятие и установка панели управления отопителем Skoda Fabia

1 – облицовка;
2 – винты;
3 – кожух центральной консоли;
4 – трос привода заслонки радиатора отопителя;

5 – соединительная колодка;
6 – трос привода воздухораспределительных
заслонок;
7 – панель управления отопителем

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите кожух центральной консоли панели приборов, протолкнув при этом панель управления отопителем внутрь (см. подраздел 11.6).

2. Отсоедините от панели 7 управления отопителем колодку 5 с проводами.

3. Отсоедините от панели управления отопителем тросы привода отопителя (см. подраздел 11.8.8).

4. Установите панель управления отопителем в обратном порядке.
