10.6.2 Снятие и установка моторедуктора стеклоочистителя

10.6.2. Снятие и установка моторедуктора стеклоочистителя

ОБЩИЕ СВЕДЕНИЯ

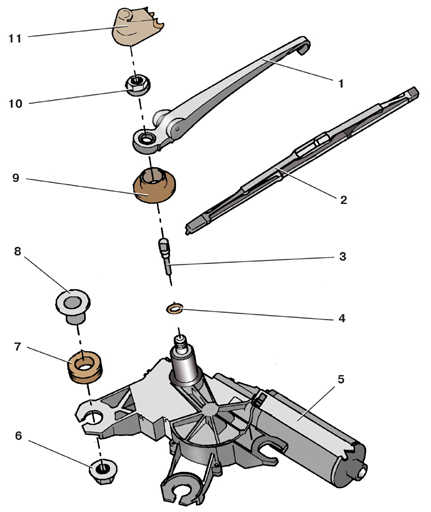

Детали очистителя стекла двери задка

Снятие и установка моторедуктора стеклоочистителя Skoda Fabia
1 – рычаг;
2 – щетка;
3 – жиклер омывателя;
4 – уплотнительное кольцо;
5 – моторедуктор;
6 – гайка крепления моторедуктора; 		7 – подушка;
8 – распорная втулка;
9 – уплотнитель;
10 – гайка;
11 – декоративный колпачок

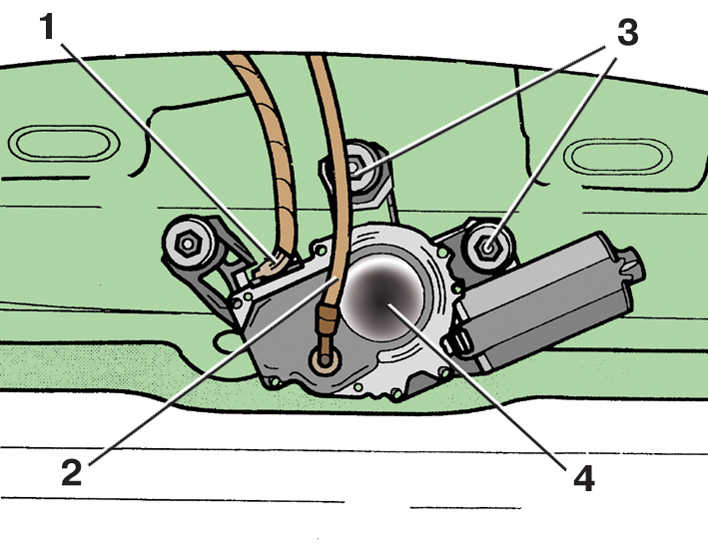

Снятие моторедуктора двери задка

Снятие и установка моторедуктора стеклоочистителя Skoda Fabia 1 – соединительная колодка;

2 – шланг омывателя;

3 – гайка;

4 – моторедуктор

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините провод от клеммы «-» аккумуляторной батареи.
2. Поднимите декоративный колпачок 11 (см. рис. Детали очистителя стекла двери задка) на рычаге 1 стеклоочистителя.
3. Отверните не до конца (чтобы не повредить резьбу валика) гайку 10 крепления рычага стеклоочистителя.
4. С помощью плоскогубцев сдерните рычаг 1 с конуса валика стеклоочистителя.
5. Окончательно отверните гайку 10 крепления и снимите рычаг 1 с валика.
6. Снимите нижнюю обивку двери задка.
7. Отсоедините колодку 1 (см. рис. Снятие моторедуктора двери задка) с проводами от моторедуктора 4.
8. Отсоедините шланг 2 от штуцера моторедуктора.
9. Отверните три гайки 3 крепления и снимите моторедуктор 4.
10. Установите моторедуктор в обратном порядке.
