10.5.2 Снятие и установка моторедуктора стеклоочистителя

10.5.2. Снятие и установка моторедуктора стеклоочистителя

ОБЩИЕ СВЕДЕНИЯ

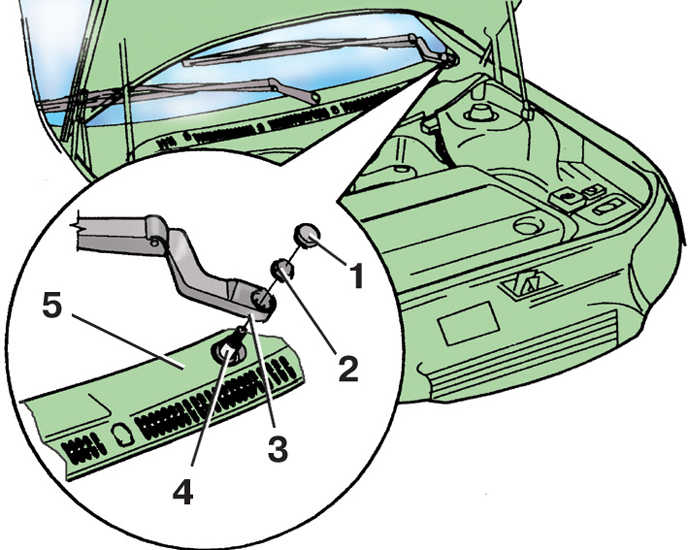

Снятие рычагов очистителя ветрового стекла

Снятие и установка моторедуктора стеклоочистителя Skoda Fabia

1 – декоративный колпачок;

2 – гайка;

3 – рычаг;

4 – валик;

5 – панель перед ветровым стеклом

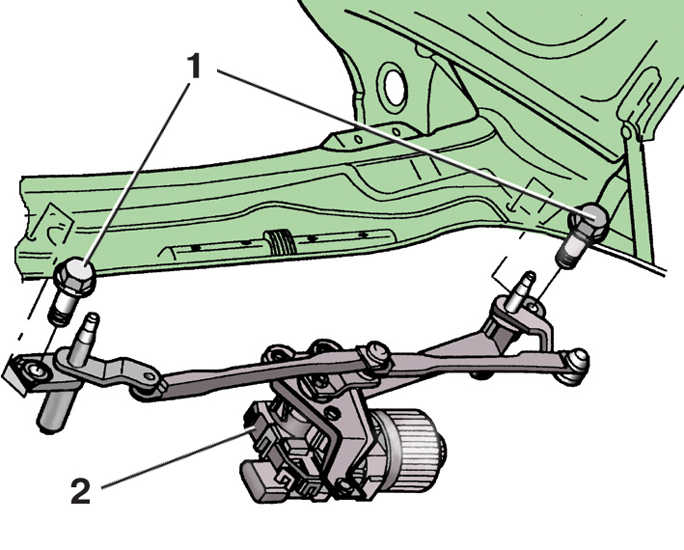

Снятие стеклоочистителя

1 – болт;

2 – стеклоочиститель

Крепление тяг стеклоочистителя к моторедуктору

1 – тяга;

2 – кривошип;

3 – гайка;

4 – винты;

5 – моторедуктор;

6 – кронштейн

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините провод от клеммы «-» аккумуляторной батареи.

2. Аккуратно поддев отверткой, снимите декоративные колпачки 1 (см. рис. Снятие рычагов очистителя ветрового стекла) с обоих рычагов 3 очистителя.

3. Отверните не до конца (чтобы не повредить резьбу валиков) гайки 2 крепления рычагов стеклоочистителя.

4. С помощью плоскогубцев сдерните рычаги 3 с конусов валиков 4 стеклоочистителя.

5. Окончательно отверните гайки 2 крепления и снимите рычаги 3 с валиков.

6. Снимите панель 5 перед ветровым стеклом.

7. Придерживая стеклоочиститель 2 (см. рис. Снятие стеклоочистителя) снизу, отверните два болта 1 его крепления.

8. Снимите стеклоочиститель, отсоединив колодку с проводами от моторедуктора.

9. Поддев отверткой, отсоедините обе тяги 1 (см. рис. Крепление тяг стеклоочистителя к моторедуктору) от кривошипа 2.

10. Отверните гайку 3 крепления и снимите кривошип 2.

11. Отверните три винта 4 крепления и снимите моторедуктор 5 с кронштейна 6.

12. Перед установкой подключите колодку с проводами к электродвигателю моторедуктора (подключите потом аккумуляторную батарею) и включите стеклоочиститель, чтобы он занял исходное положение. Вновь отсоедините колодку с проводами от электродвигателя.

13. Установите моторедуктор на кронштейн и закрепите его винтами.

14. Установите кривошип 2 с тягами 1 так, чтобы он был параллелен тягам и направлен в сторону электродвигателя.

15. Установите стеклоочиститель в обратном порядке.

16. Отрегулируйте положение рычагов с щетками (см. подраздел 10.5.1).

Моменты затяжки, Н·м

Гайки крепления рычагов стеклоочистителя	20
Болты крепления стеклоочистителя	5
Винты крепления моторедуктора к кронштейну	8
