5.4 Снятие и установка радиатора на моделях с кондиционером

5.4. Снятие и установка радиатора на моделях с кондиционером

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините провод от клеммы «-» аккумуляторной батареи.
2. Слейте охлаждающую жидкость (см. подраздел 5.13).
3. Нажав на язычки фиксаторов, отсоедините колодки 1 и 2 с проводами от датчика включения вентилятора и электродвигателя вентилятора, а также от электродвигателя дополнительного вентилятора (см. рис. Соединительные колодки датчика включения вентилятора и электродвигателя вентилятора).
4. Вынув пружинный фиксатор 4, отсоедините отводящий (нижний) шланг с наконечником 3 от патрубка радиатора. Таким же образом отсоедините от радиатора подводящий шланг.
Предупреждение Не открывайте гидросистему кондиционера, т.е. не отсоединяйте шланги от конденсатора.
5. Снимите каркас моторного отсека (см. подраздел 11.1), закрепив радиатор с конденсатором на кузове. Следите, чтобы шланги конденсатора не перегибались сильно.
Предупреждение Ни в коем случае не оставляйте висеть радиатор с конденсатором на шлангах.

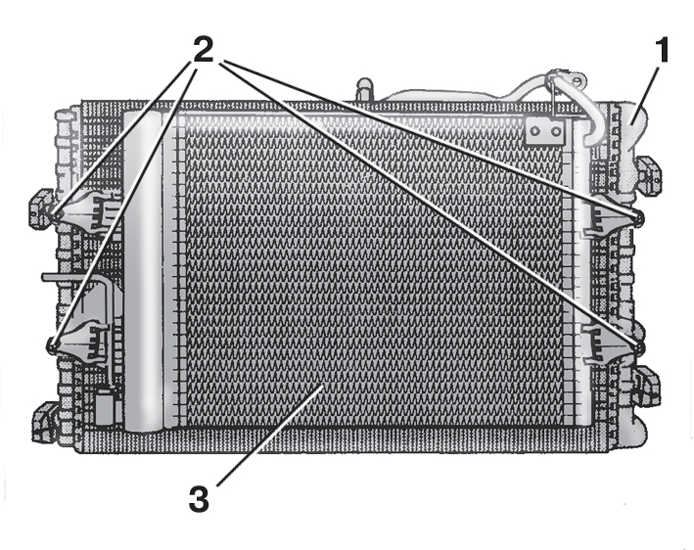

	6. Отверните четыре болта 2 крепления конденсатора 3 к радиатору 1.
7. Снимите с автомобиля радиатор 1 (см. рис. Радиатор системы охлаждения) в сборе с вентилятором.
8. При необходимости отверните винты 8 и снимите кожух 7 с радиатора 1.
9. Замените порванные или потерявшие эластичность уплотнительные кольца.
10. Установите радиатор в обратном порядке. При этом обратите внимание, что верхние опоры радиатора белого цвета, а нижние – черного.
11. После установки залейте охлаждающую жидкость.

Моменты затяжки, Н·м

Болты крепления радиатора	5
Болты крепления конденсатора к радиатору	5
